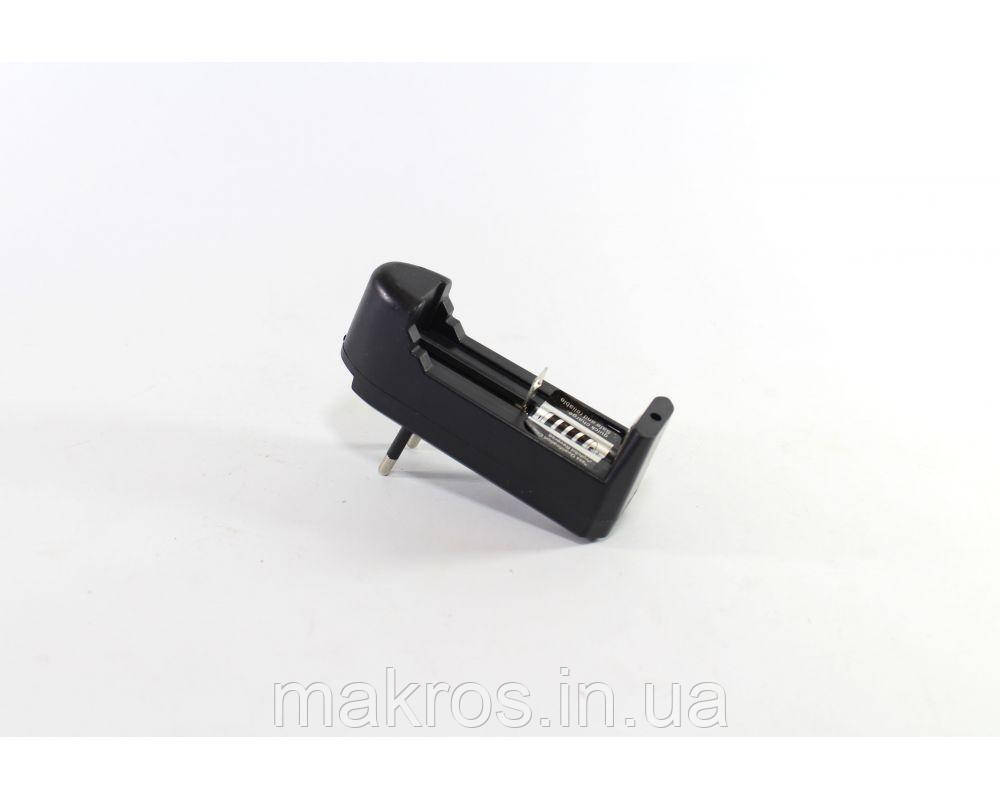

Заряджання акумулятора 18650 LED CHARGER

Пристрій, що виробляє напругу живлення заданої величини з д. живильної напруги (напр., для живлення апаратури від акумулятора). Однією з основних вимог, що пред'являються до живильної напруги, є забезпечення максимального кпд. Перетворення перем. напруги легко здійснюється за допомогою трансформатора, тому перетворювачі пост. напруги здійснюються, зазвичай, на основі проміжного перетворення пост. напруги в змінне.

Потужний генератор перем. напруги, яка живиться від джерела вихідного пост. напруги, під'єднується до первинного обмотування трансформатора, а з вторинного обмотування знімається перем. напруга потрібної величини, до-рої потім випрямляється. Постійна вихідна напруга випрямляча за потреби стабілізується за допомогою стабілізатора, ввімкненого на виході випрямляча, або за допомогою керування параметрами переми. напруги, що виробляється генератором (див. Стабілізація струму та напруги). Для отримання високого кпд у П. н. застосовуються генератори, що працюють зокрема в ключовому режимі та виробляють напругу прямовуг. форми (см.Логічні схеми).

Вихідні транзистори генератора, що комутують напругу на первинній обмотці, перемикаються із закритого стану, у край струм через транзистор не тече, у стан насичення, у кроні падіння напруги на транзисорі мало, розсіюючи невелику потужність. У П. н. високовольтних джерел живлення зазвичай використовується едс самоіндукції, що виникає на індуктивності у разі різкого переривання струму.

Переривачем струму слугує транзистор, що працює в ключовому режимі, індуктивністю є первинна обмотка, що підвищує трансформатора. Вихідна напруга знімається з вторинного обмотування та випрямляється. Такі схеми виробляють напругу до декількох десятків кВ і застосовуються для живлення кінековостоп, електронно-променевих трубок тощо. Ключовий режим роботи П. н. забезпечує кпд приблизно 80% і вище.
